浅谈春晚升降舞台设计原理

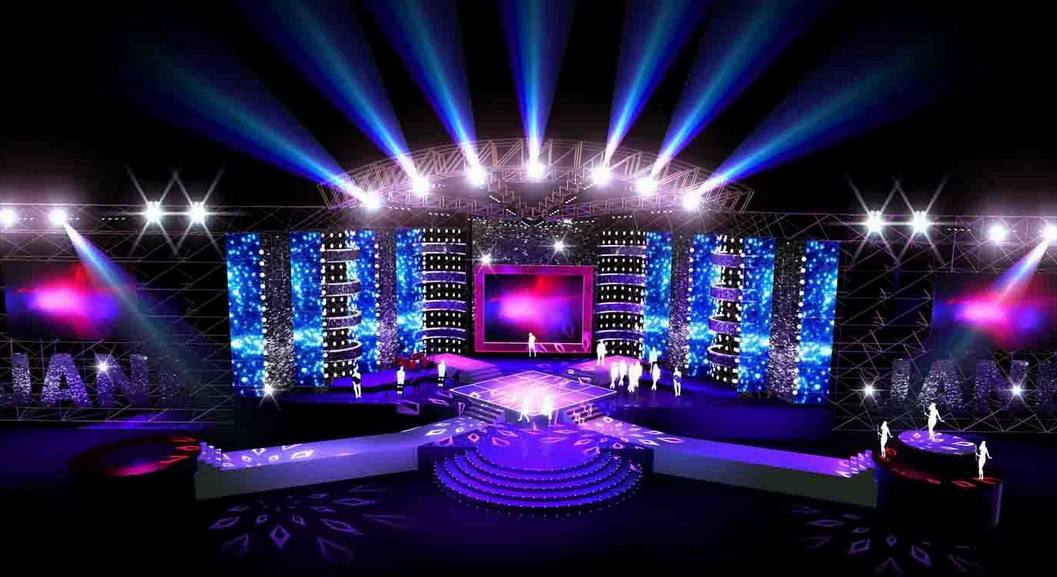

   在央视春晚现场，升降舞台几乎跟90%的节目都有关。今年的升降舞台由135块地屏组成，钢结构包裹LED灯，每块地屏的承重超过200公斤，三个成年人可同时站在上面。除夕夜，这些地屏和灯光舞美道具将组成一场视觉盛宴，带来不一样的感受！下面小编给大家介绍一下关于升降舞台的设计原理有哪些？

1、 为满足当代观众的需求，求得完美的效果，升降舞台上除了灯光、音响外，舞台机械尤为重要。舞台上设有吊杆、吊点、灯光渡桥、灯光吊笼、防火幕，台下设有升降台、车台、转台、升降乐池等，有的升降台中配套转台，或转台中有升降台。它具有快速迁换布景、满足舞台工艺布置的需要、满足舞美设计和剧目编导人员的需要、制造特殊的气氛和效果、根据表演的需求改变舞台形式等作用。本文主要是对舞台升降技术中的1种形式的液压升降台进行设计。

2、 常用升降舞台构比较
(1)液压升降台采用液压技术，升降平稳、噪音低。
(2)垂直丝杠升降台采用丝杠传动方式，实现双层台面的升降。根据需要可多块组成升降台群，能在行程范围内组成不同的台阶，满足会议和演出的需要，是在舞台上搭设亭、台、楼、阁的理想道具。
(3)水平丝杠升降台该结构的升降台具有土建量小、所需基坑浅、行程大，运行平稳，噪音低定位准确、造价低等优点。采用水平丝杠传动，通过剪叉结构实现台面的升降运动，在行程范围内可任意停止。
(4)链条式升降台有良好的导向机构，保证设备运行时无倾斜。
(5)齿轮齿条式升降台传动精确，造价高。
(6)螺旋器升降台具有普通升降台的全部功能，主要特点是设备占用基坑小，行程大。设备高度仅200～500 l’nln，行程可达14 m。当升降舞台建在2层以上的建筑物时，因空间受到限制时尤为适合。

  3、 升降舞台机构采用剪叉结构达到放大行程的效果，而且要求基坑较浅，从而可节约投资。液压缸左右对称布置，工作时总体水平方向所受合力为零；使得台面水平方向不发生运动，只是垂直方向的往复运动。上下方向设置有高低位行程开关，可保证升降高度。

  4、 升降舞台该台面采用桁架机构可满足整体刚度的要求，保证人踩上去不会产生晃动和脚底不实的感觉。当台面比较窄时，可并列设置2组桁架；当台面比较宽的时候，要采用多个并列；一般情况下间距为400～500 l’nln。

  5、液压传动系统工作原理：双液压缸同步调速回路。液压泵启动，当三位四通电磁阀打到K．M1端时，压力油经过分流阀均匀的进入2个液压缸，推动2个活塞杆同步上升；回油时经过调速阀回油箱，从而控制2个活塞杆上升速度。当三位四通电磁阀打到KM2端时，压力油经调速阀进入2个液压缸，推动活塞同步下降，回油经过2个单向阀直接回油。蓄能器起到应急及缓冲降低噪音的作用，溢流阀稳定系统压力。

  5、 电控系统工作原理：台面上下互锁控制电路。按下SB2，常开KM1闭合，电磁阀左端接通，同时KM闭合，液压泵电机运行，液压缸上升，当碰到限位行程开关SQ2时，电机停止，电磁阀回至中位，上升指示灯灭。按下SB3，常开KM2闭合，电磁阀右端接通，同时KM闭合，液压泵电机运行，液压缸下降，当碰到限位行程开关SQ1时，电机停止，电磁阀复位，下降指示灯灭。SB1E为系统紧急制动开关，按下后，整个系统停止，电磁阀复位，台面保持原来的位置不动。
